Dopravní systém třídící linky na tiskoviny ll

Dopravní systém třídící linky na tiskoviny je určen pro roztřídění zpětně navezených tiskovin pro ukončení jejich distribuce.

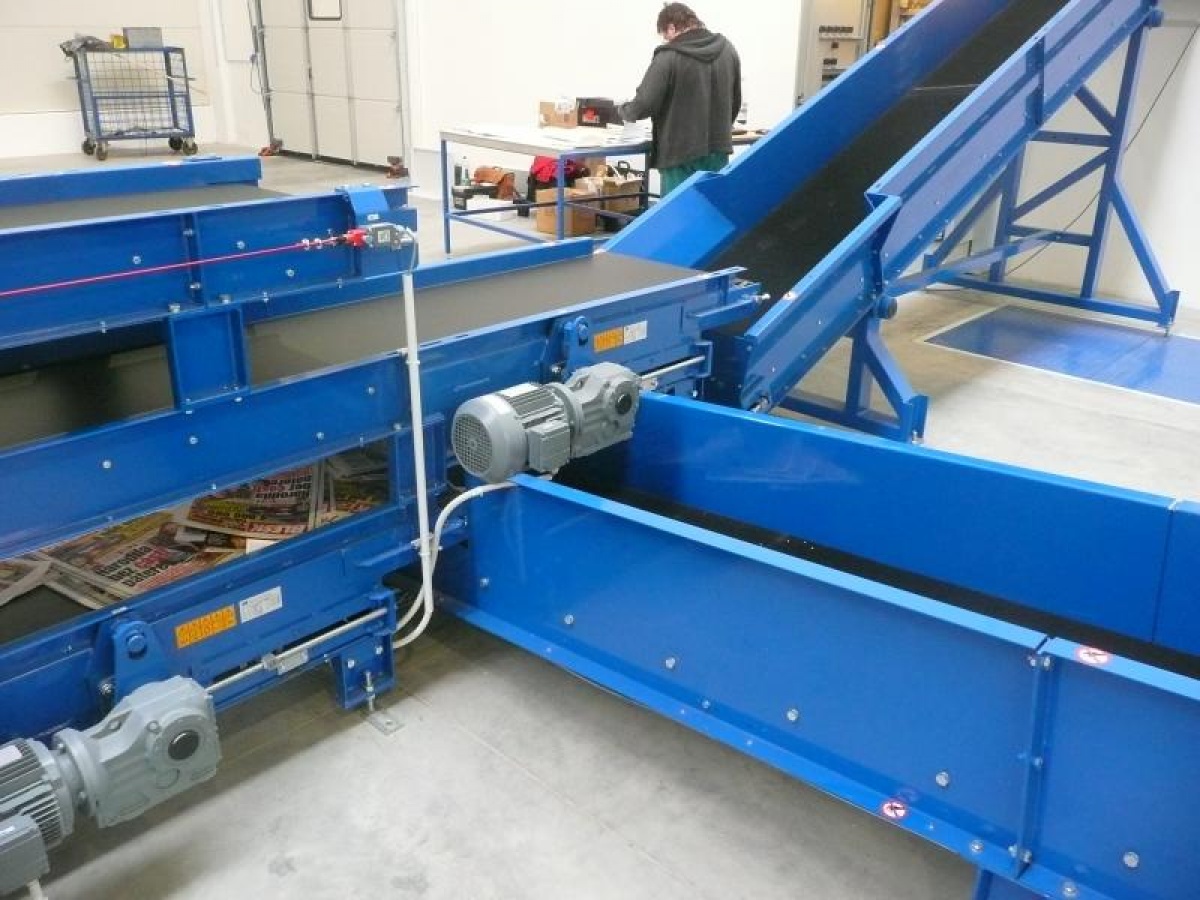

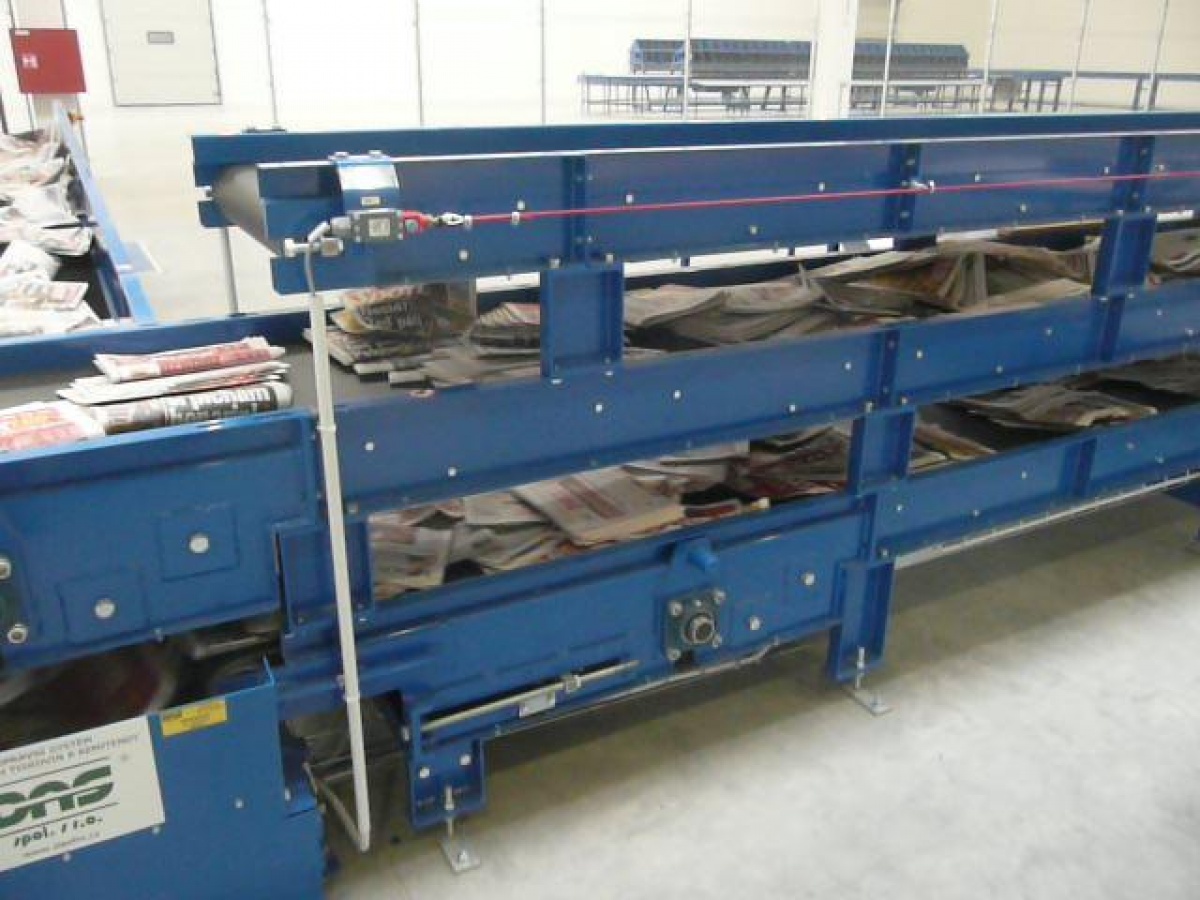

Páteřním zařízením každé třídící linky je tříúrovňový pásový dopravník, který je svojí délkou a nasměrováním toku příslušné úrovně upraven prostorám do kterých je navrhován.

Spodní pásový dopravník je určen pro deníky – noviny. Prostřední pásový dopravník je určen pro časopisy. Horní dopravník je určen pro remitendu – tzn. časopisy s CD nosiči, nebo dárkovými předměty.

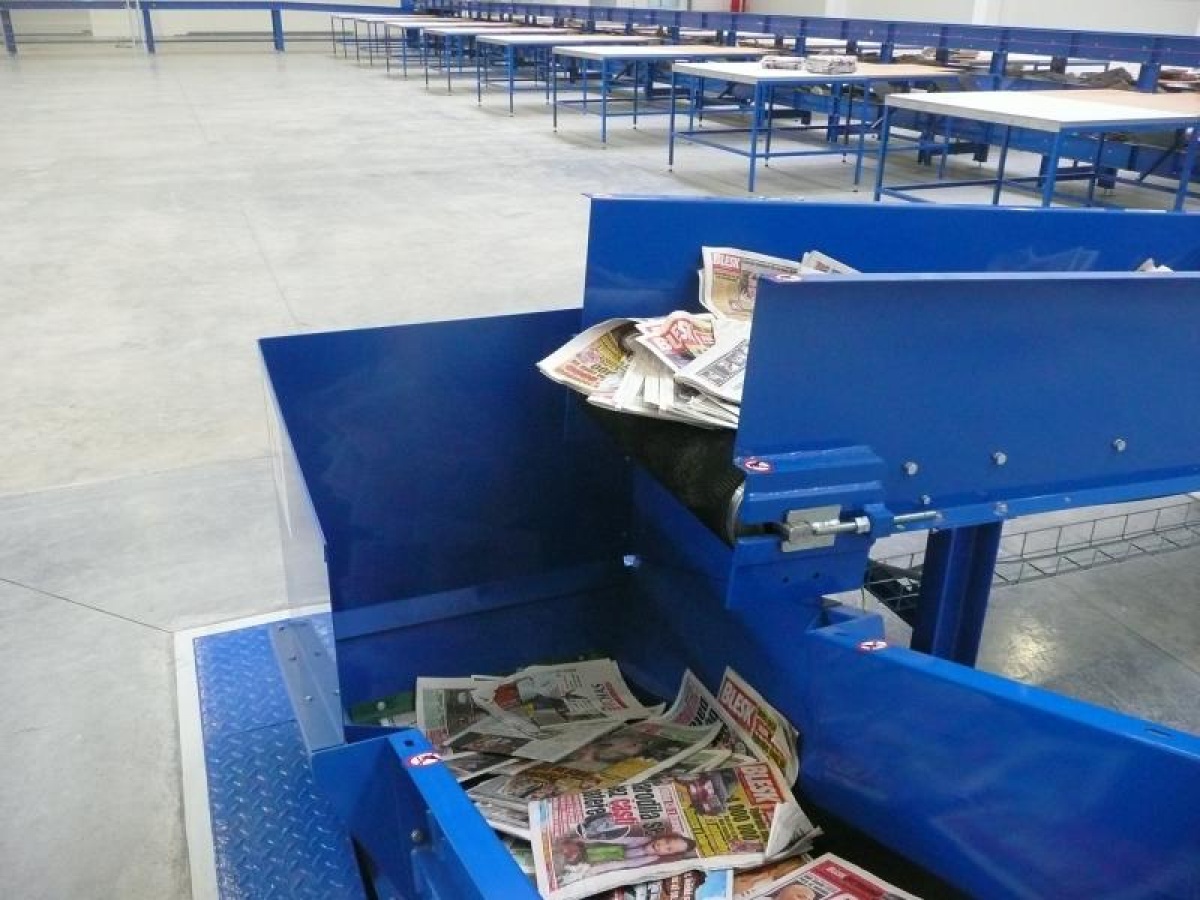

Noviny a časopisy jsou dopravovány do samostatně oddělených kontejnerových nádob. Způsob uložení je dán rozměrem kontejnerů. Do krátkých kontejnerů se rozložení tiskovin reguluje otočnými nebo překlápěcími regulovanými přesypy. Do rozměrově dlouhých kontejnerů se zaplňování reguluje pomocí posuvných – teleskopických pásových dopravníků.

Remitenda, tj. časopisy s CD nosiči a dárkovými předměty, se dopravují na samostatný třídící remitendní ovál. Obsluha zde roztřiďuje příslušné typy pro jejich kompletaci a následnému vrácení vydavateli. Délka remitendního oválu se přizpůsobuje kapacitě pro třídění.

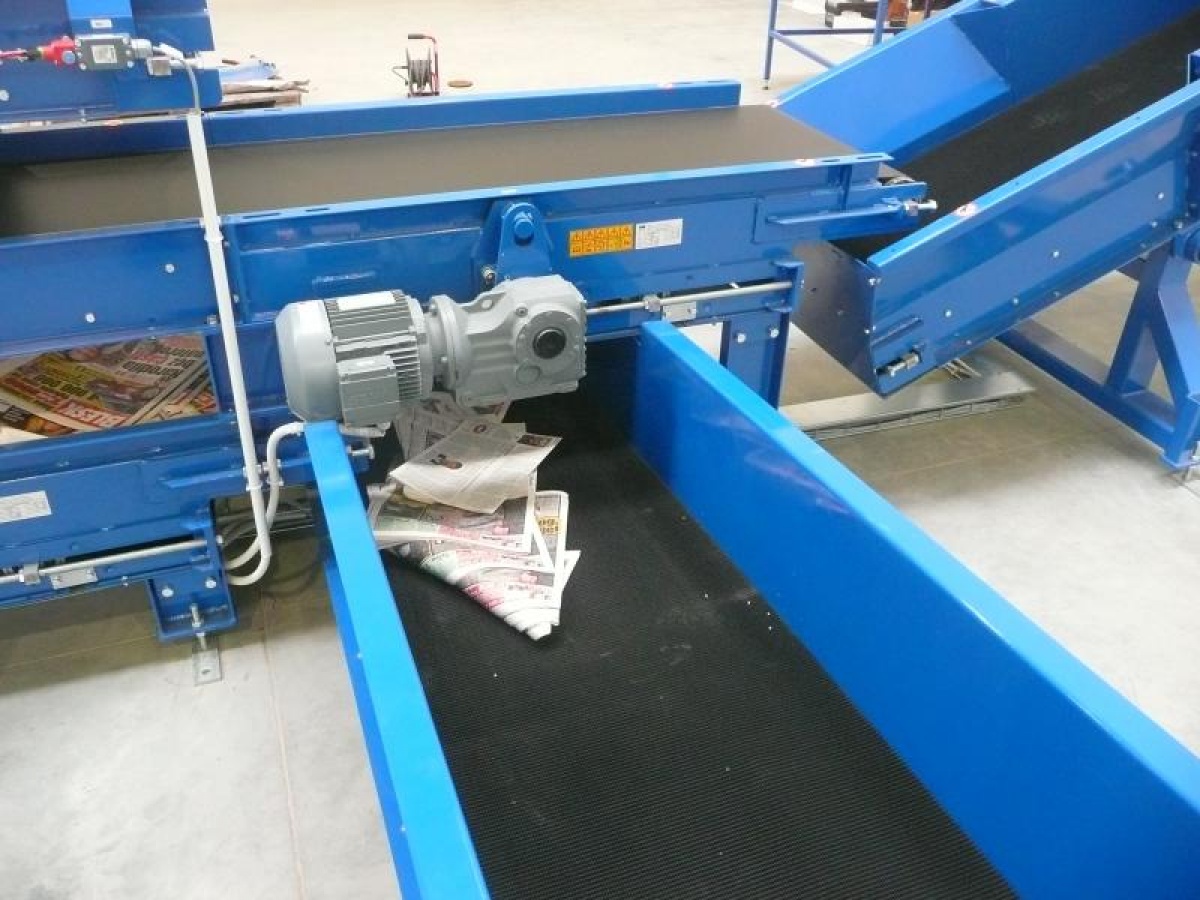

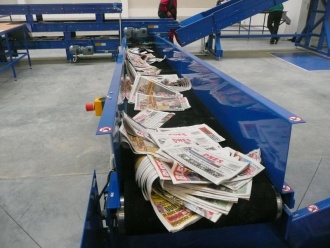

Pásy dopravníků jsou z PVC. Horní přepravní větev je uložena na kluzném plechu, spodní vratná větev podepřena válečky.

Remitendní ovál je sestaven z ½ oblouků a z přímých částí modulárních pásů.

Použitá zařízení:

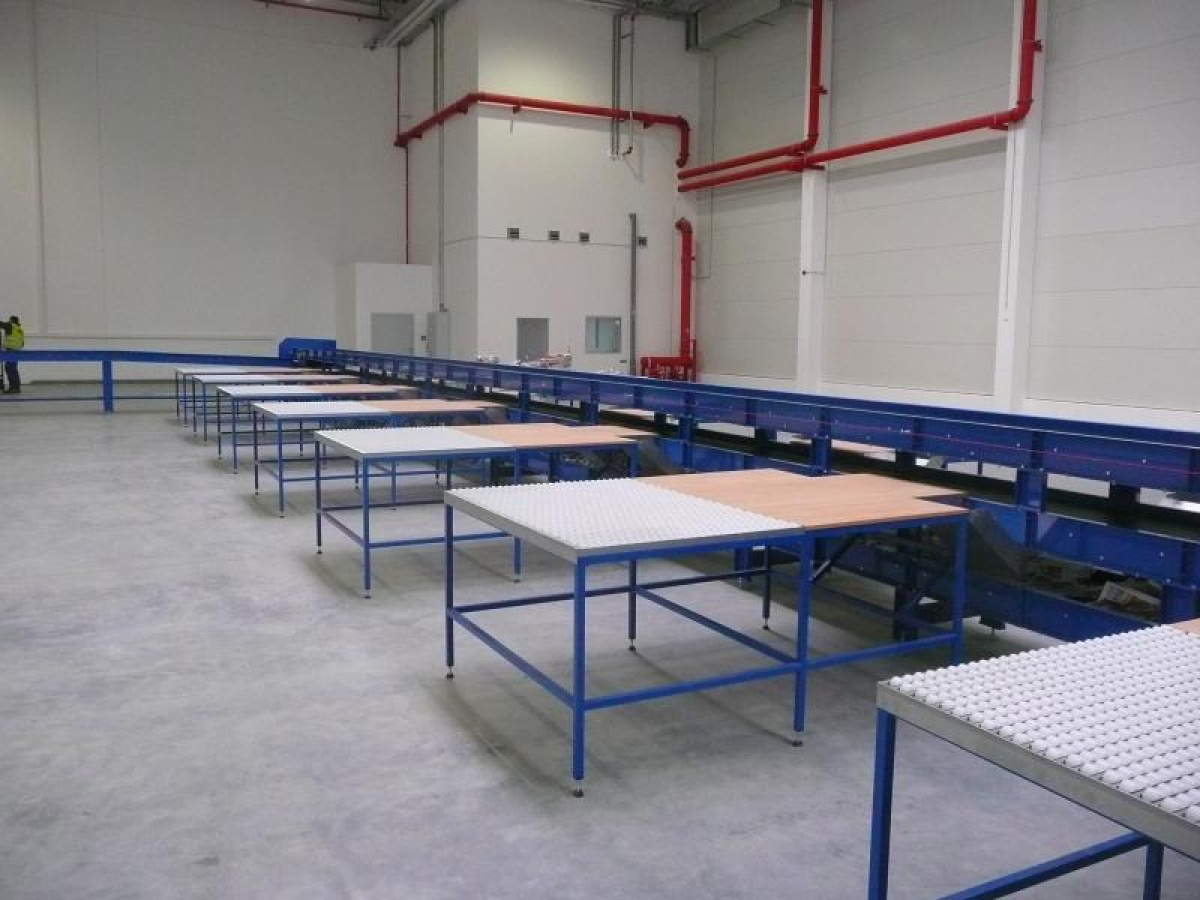

• třídící stoly s kladičkovým navedení, skluzy tiskovin,
• pásové dopravníky vodorovné,

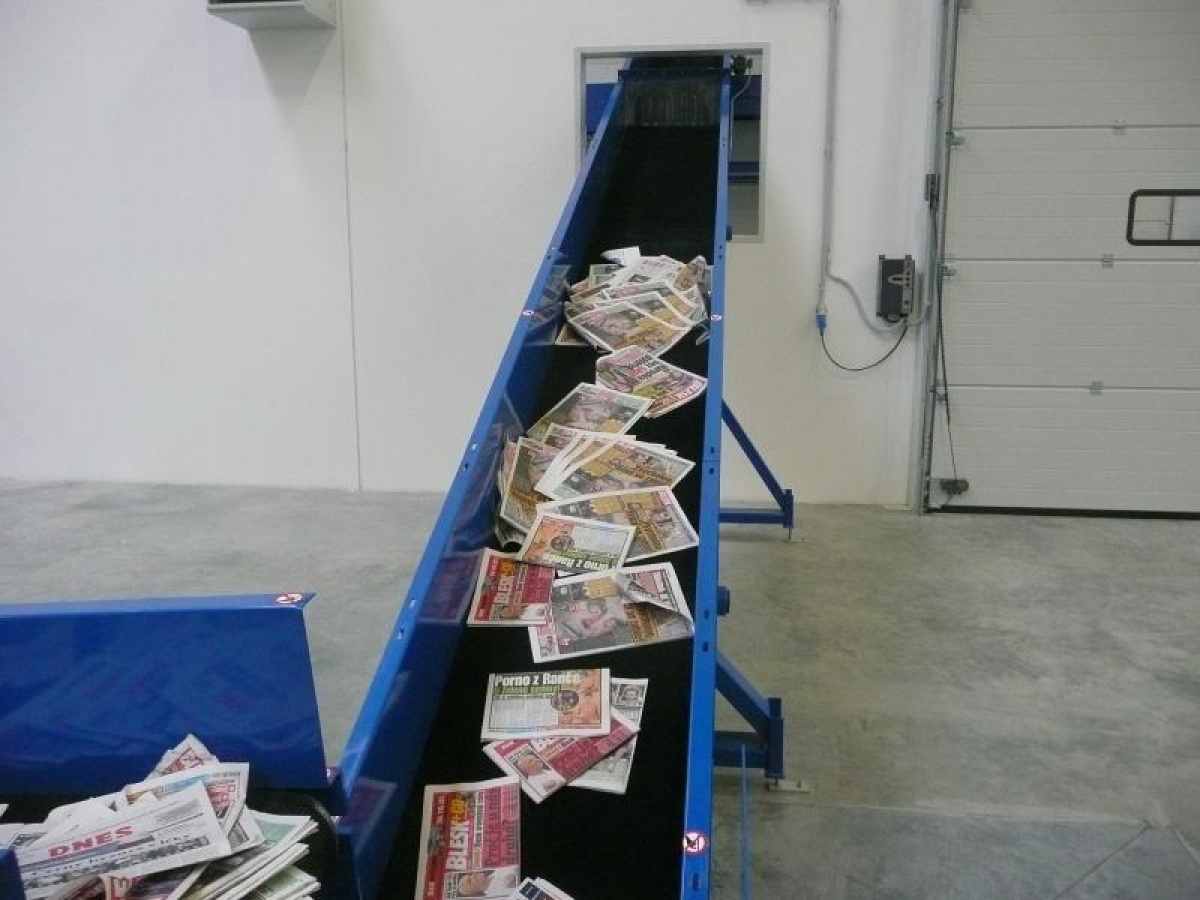

• pásové dopravníky šikmé,
• modulární dopravníky - oblouky,
• modulární dopravník oblouk.
